تست کارخانه‌ای رلیف ولو (Shop Test): تضمین ایمنی پیش از نصب

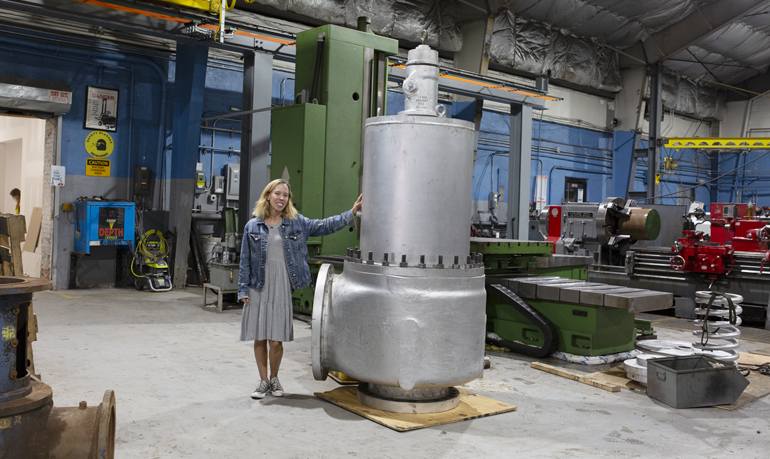

رلیف ولو یا شیر اطمینان، آخرین سنگر دفاعی در برابر فشار بیش از حد در تجهیزات صنعتی است. این تجهیز حیاتی، وظیفه دارد در کسری از ثانیه، فشار اضافی را تخلیه کرده و از وقوع فاجعه جلوگیری کند. اما چگونه می‌توان اطمینان یافت که این شیر در لحظه بحرانی، دقیقاً همان عملکردی را خواهد داشت که از آن انتظار می‌رود؟ پاسخ این سوال در فرآیندی دقیق و استاندارد نهفته است که تست کارخانه‌ای رلیف ولو (Relief Valve Shop Test) نام دارد. تست کارخانه‌ای، مجموعه‌ای از آزمون‌های اجباری و غیرقابل چشم‌پوشی است که بر روی تکتک شیرهای اطمینان، قبل از خروج از خط تولید و ارسال به سایت پروژه، انجام می‌شود. این آزمون‌ها تضمین می‌کنند که شیر ساخته شده، انطباق کامل با الزامات طراحی، استانداردهای بین‌المللی مانند ASME و API و مهم‌تر از همه، انتظارات ایمنی را برآورده می‌سازد. در این مقاله جامع از سایت تخصصی ما، به بررسی کامل و عمیق تست کارخانه‌ای شیر اطمینان، انواع تست‌ها، مراحل انجام، استانداردهای مرجع و چک‌لیست‌های بازرسی می‌پردازیم.

چرا تست کارخانه‌ای رلیف ولو یک ضرورت مطلق است؟

هیچ مهندس فرآیند یا بازرس فنی با تجربه‌ای، اجازه نصب یک شیر اطمینان تست نشده را بر روی تجهیز تحت فشار خود نخواهد داد. تست کارخانه‌ای (Shop Test) از چند منظر دارای اهمیت حیاتی است:

1. تأیید یکپارچگی ساخت: تست‌ها، سلامت متالورژیکی بدنه و اتصالات جوشی را تأیید می‌کنند و هرگونه عیب پنهان ناشی از ریخته‌گری یا ماشین‌کاری را آشکار می‌سازند.

2. اعتبارسنجی عملکرد: مهم‌ترین هدف، اطمینان از این است که شیر دقیقاً در فشار تنظیم (Set Pressure) مشخص شده باز می‌شود، به ظرفیت تخلیه کامل (Full Lift) می‌رسد و پس از کاهش فشار، بدون نشتی بسته می‌شود.

3. انطباق با استانداردها: انجام این تست‌ها برای دریافت مُهرهای معتبر (مانند مُهر UV یا V ASME) الزامی است. بدون ارائه گواهی تست معتبر، شیر فاقد اعتبار استاندارد خواهد بود.

4. ایمنی و کاهش ریسک: یک تست دقیق، احتمال خرابی زودهنگام، باز نشدن شیر در شرایط اضطراری، یا نشت مواد خطرناک به محیط را به حداقل می‌رساند.

مهم‌ترین استانداردهای مرجع برای تست کارخانه‌ای رلیف ولو

تست شیر اطمینان در کارخانه یک فرآیند خودسرانه نیست، بلکه کاملاً تحت حاکمیت استانداردهای بین‌المللی دقیق اجرا می‌شود. استانداردهای اصلی که یک مهندس باید با آن‌ها آشنا باشد عبارتند از:

• ASME Boiler and Pressure Vessel Code (BPVC): بخش‌های مختلف کد ASME (به‌ویژه Section VIII Div.1 برای مخازن و Section I برای بویلرها) الزامات تست بدنه و تست تنظیم فشار را مشخص می‌کنند. این کد، مرجع اصلی برای الزامات ایمنی است.

• API Standard 527: این استاندارد به طور تخصصی به تست نشت نشیمنگاه (Seat Tightness Test) شیرهای تخلیه فشار می‌پردازد. API 527 روش اجرای تست، تجهیزات لازم و معیارهای دقیق پذیرش نرخ نشتی را تعیین می‌کند.

• ASME PTC 25: این کد، استاندارد عملکرد برای تست ظرفیت شیرهای تخلیه فشار است. اگرچه تست ظرفیت بر روی هر شیر انجام نمی‌شود (بلکه بر روی نمونه‌های نماینده یک سری)، اما مبنای تأیید ضریب تخلیه (Kd) شیر است که در سایزینگ استفاده می‌شود.

• API Standard 526: این استاندارد با تعریف ابعاد و مشخصات، پیش‌نیاز یکسان‌سازی تجهیزات تست را فراهم می‌کند.

• ISO 4126-1: استاندارد بین‌المللی که الزامات مشابهی را برای تست شیرهای ایمنی در بازار اروپا و پروژه‌های تحت مقررات PED ارائه می‌دهد.

انواع تست‌های کارخانه‌ای رلیف ولو: یک گام به گام تخصصی

فرآیند Shop Test شامل چندین آزمون مجزا و متوالی است. هر یک از این آزمون‌ها، جنبه خاصی از سلامت و عملکرد شیر را ارزیابی می‌کنند.

1. بازرسی چشمی و ابعادی (Visual & Dimensional Inspection)

اولین قدم در تست کارخانه‌ای، بازرسی چشمی کامل و کنترل ابعادی است. این مرحله شامل بررسی‌های زیر می‌باشد:

• مقایسه با نقشه و دیتاشیت: بررسی تطابق مشخصات شیر از جمله نوع اتصالات (فلنجی، دنده‌ای)، کلاس فشار، جنس مواد (Material Certificate) و ابعاد دهانه با دیتاشیت مهندسی.

• بررسی پلاک شناسایی (Nameplate): صحت اطلاعات حک شده بر روی پلاک شامل شماره سریال، فشار تنظیم، ظرفیت، کد استاندارد و مُهر تأییدیه.

• بازرسی چشمی بدنه: بررسی بدنه و قطعات داخلی از نظر وجود ترک، حفره، زنگ‌زدگی، یا آسیب‌های فیزیکی ناشی از ماشین‌کاری یا مونتاژ.

• بررسی فاصله هوایی (Lift Verification): اطمینان از اینکه بالابری (Lift) دیسک از نشیمنگاه، با مقدار طراحی شده مطابقت دارد تا ظرفیت تخلیه تضمین شود.

2. تست هیدرواستاتیک بدنه (Hydrostatic Body Test)

این آزمون، یک تست مقاومت فشاری است که برای اثبات استحکام مکانیکی محفظه تحت فشار شیر انجام می‌شود. تست هیدرواستاتیک رلیف ولو طبق استاندارد ASME، الزامی است و با آب (یا سیال مناسب دیگر) اجرا می‌گردد.

• فشار تست: معمولاً 1.5 برابر فشار طراحی (Design Pressure) بدنه شیر است. این فشار با در نظر گرفتن دمای کاری و کلاس فلنج ها تعیین می شود. برای مثال، برای شیر با کلاس 300، فشار تست می‌تواند به مراتب بالاتر از فشار کاری باشد.

• مدت زمان تست: فشار باید برای مدت مشخصی (معمولاً حداقل 3 تا 10 دقیقه بسته به سایز شیر و الزامات کارفرما) ثابت نگه داشته شود.

• معیارهای پذیرش: در طول تست، بدنه، درپوش (Bonnet) و تمامی اتصالات نباید هیچ‌گونه نشتی، ترک خوردگی، یا تغییر شکل دائمی (Permanent Deformation) از خود نشان دهند. هرگونه ریزش فشار که ناشی از نشتی باشد، غیرقابل قبول است. این تست تضمین می‌کند که شیر در برابر فشار ناگهانی در سرویس، مقاوم خواهد بود.

3. تست تنظیم فشار (Set Pressure Test) یا تست پاپ (Pop Test)

قلب تست کارخانه‌ای رلیف ولو، تست تنظیم فشار است. در این مرحله، فشار تنظیم (Set Pressure) شیر بر روی میز تست مخصوص، کالیبره و تنظیم می‌شود. این فشار، آستانه‌ای است که شیر باید در آن شروع به باز شدن کند.

• روش اجرا: شیر بر روی یک فلنج تست با یک گیج فشار دقیق (با کلاس دقت بالا، ترجیحاً دیجیتال) بسته می‌شود. فشار سیال تست (معمولاً هوای فشرده یا نیتروژن برای شیرهای گازی و آب برای شیرهای مایع) به آرامی افزایش می‌یابد تا به نقطه تنظیم برسد.

• پدیده پاپ (Pop Action): برای شیرهای اطمینان (Safety Valves)، در لحظه باز شدن، یک جهش ناگهانی و کامل دیسک رخ می‌دهد که با یک صدای مشخص “پاپ” همراه است. این نشان‌دهنده عملکرد صحیح دیسک و نشیمنگاه است.

• تلورانس استاندارد: طبق استاندارد ASME، تلورانس فشار تنظیم برای فشارهای بالای 70 psi (4.8 barg) معمولاً 2±% و برای فشارهای پایین‌تر 2± psi است. تنظیم دقیق فشار با چرخاندن پیچ تنظیم فنر انجام می‌شود.

• آب‌بندی پیچ تنظیم (Sealing): پس از تنظیم نهایی، پیچ تنظیم فنر توسط یک درپوش محافظ بسته شده و توسط بازرس با سیم سربی پلمپ (Sealed) می‌شود. این کار از هرگونه تغییر غیرمجاز فشار تنظیم جلوگیری می‌کند.

4. تست نشت نشیمنگاه (Seat Leakage Test) مطابق API 527

پس از تست پاپ، حیاتی‌ترین تست برای اطمینان از آب‌بندی شیر در شرایط عادی کاری انجام می‌شود. تست نشت نشیمنگاه رلیف ولو بر اساس استاندارد API 527 سنجیده می‌شود.

• فشار تست: این تست در فشاری معادل 90% فشار تنظیم شیر انجام می‌گیرد. چرا که در عمل، شیر درست در آستانه باز شدن تحت بیشترین تنش برای آب‌بندی قرار دارد.

• روش اندازه‌گیری نرخ نشتی: یک لوله با قطر مشخص به خروجی شیر متصل شده و انتهای آن در یک ظرف آب غوطه‌ور می‌شود. نرخ نشتی بر اساس تعداد حباب‌های خروجی در دقیقه اندازه‌گیری می‌شود. برای شیرهای بزرگتر می‌توان از دبی‌سنج‌های دقیق استفاده کرد.

• معیارهای پذیرش (طبق API 527):

  • برای نشیمنگاه فلزی (Metal Seat): نرخ نشتی استاندارد معمولاً 40 حباب در دقیقه یا کمتر برای دهانه‌های کوچک مجاز است. این میزان برای دهانه‌های بزرگتر (بیش از 2 اینچ) می‌تواند تا 60 حباب در دقیقه نیز برسد.

  • برای نشیمنگاه نرم (Soft Seat – تفلون یا لاستیکی): انتظار می‌رود شیر کاملاً بدون نشتی (Bubble Tight) باشد و هیچ حبابی مشاهده نشود.

• اهمیت این تست: نشتی بیش از حد مجاز می‌تواند منجر به هدررفت محصول، آلودگی محیط زیست، آسیب به نشیمنگاه در طول زمان و عدم آمادگی شیر برای عملکرد صحیح شود.

5. تست فشار برگشتی (Back Pressure Test) (در صورت نیاز)

برای شیرهای دم‌دار (Balanced Bellow Valves) یا پایلوت‌دار با الزامات خاص، تست فشار برگشتی نیز در کارخانه انجام می‌شود. هدف این تست، اطمینان از صحت عملکرد دم (Bellow) و آب‌بندی آن در برابر فشار معکوس است. در این تست، فشار مشخصی (معادل حداکثر فشار برگشتی طراحی) به محفظه دم اعمال می‌شود و نشت یابی انجام می‌گردد. همچنین برای شیرهای پایلوت‌دار، عملکرد مجموعه پایلوت و شیر اصلی در شرایط فشار برگشتی شبیه‌سازی می‌شود.

تجهیزات پیشرفته مورد استفاده در تست کارخانه‌ای رلیف ولو

دقت تست‌ها کاملاً به کیفیت تجهیزات تست بستگی دارد. یک میز تست رلیف ولو مدرن و استاندارد شامل اجزای زیر است:

• میز تست با قابلیت کلمپ سریع: برای بستن ایمن و سریع شیرها در سایزهای مختلف.

• مبدل‌های فشار (Pressure Transducers) با دقت بالا: برای اندازه‌گیری دیجیتال فشار با خطای بسیار کم.

• فلومترهای جرمی یا ولومتریک: برای اندازه‌گیری دقیق نرخ نشتی به جای روش سنتی شمارش حباب، به‌ویژه برای مشتریان حساس.

• سیستم تأمین گاز تست: کمپرسورهای هوای خشک و تمیز یا سیلندرهای نیتروژن فشرده.

• محفظه‌های ایمنی (Test Bunkers): برای حفاظت از اپراتور در برابر صدای بلند تست پاپ و خطرات احتمالی پرتاب قطعات.

• سیستم جمع‌آوری داده‌ها (DAQ): ثبت خودکار فشار تنظیم، فشار بسته شدن (Reseating Pressure)، و نرخ نشتی برای صدور گواهی‌نامه‌های دقیق.

مستندات و گواهی‌نامه‌های تست کارخانه‌ای

پس از اتمام موفقیت‌آمیز تست‌ها، بسته‌ای از مستندات فنی تهیه می‌شود که شناسنامه شیر اطمینان محسوب می‌شود. این مستندات معمولاً شامل موارد زیر است:

• گواهی تست کارخانه (Shop Test Certificate): سندی که نتایج تمامی تست‌ها شامل فشار تست بدنه، فشار تنظیم نهایی و نرخ نشتی نشیمنگاه را ثبت می‌کند.

• گزارش بازرسی چشمی و ابعادی.

• گواهی مواد (Material Certificates – MTR): که انطباق متریال بدنه، فنر و قطعات داخلی با مشخصات فنی را نشان می‌دهد.

• گواهی کالیبراسیون گیج‌های تست.

• تاییدیه مهر ASME و پلاک شیر.

این مدارک، بخش جدایی‌ناپذیر پرونده فنی تجهیز (Turnover Package) بوده و برای بازرسی‌های دوره‌ای آتی مرجع محسوب می‌شوند.

نکات کلیدی و خطاهای رایج در تست کارخانه‌ای شیر اطمینان

حتی با وجود تجهیزات پیشرفته، عدم دقت می‌تواند منجر به خطا در تست شود. برخی از نکات کلیدی و خطاهای رایج عبارتند از:

• تلرانس گیج تست: گیج‌های مستعمل یا کالیبره نشده، دشمن دقت هستند. گیج باید به‌طور دوره‌ای کالیبره شود.

• دمای سیال تست: تست باید در دمای پایدار انجام شود. تغییرات دما می‌تواند بر فشار خوانده شده تأثیر بگذارد.

• ارتعاش میز تست: ارتعاشات می‌تواند بر عملکرد فنر و خوانش دقیق فشار تنظیم اثر منفی بگذارد.

• عدم تمیزی سیال تست: ذرات خارجی در هوای فشرده می‌توانند به نشیمنگاه شیر آسیب زده و باعث نشتی کاذب شوند. استفاده از فیلتر در مسیر تست الزامی است.

• سرعت افزایش فشار: افزایش فشار باید به آرامی و با نرخ مشخص انجام شود تا از Overshoot (بیش‌فزونی) فنر جلوگیری گردد.

تست کارخانه‌ای در مقابل تست سرویس: تفاوت چیست؟

بسیاری این دو اصطلاح را اشتباه می‌گیرند. تست کارخانه‌ای (Shop Test) که موضوع مقاله ماست، پیش از نصب و در محیط کنترل‌شده کارخانه انجام می‌شود. در مقابل، تست سرویس (In-Service Test) یا تست دوره‌ای، سال‌ها بعد و هنگامی که شیر بر روی تجهیز نصب شده، به‌کمک دستگاه تست سیار (Test Gag) یا پس از باز کردن و ارسال به تعمیرگاه انجام می‌شود. تست کارخانه‌ای سطح مبنا (Baseline) را برای تمامی تست‌های دوره‌ای آینده تعیین می‌کند.

سخن پایانی

تست کارخانه‌ای رلیف ولو یک نقطه بازرسی حیاتی در چرخه عمر این تجهیز ایمنی است. این فرآیند دقیق، تبدیل یک قطعه فلزی و فنر به یک شیر اطمینان قابل اعتماد با شناسنامه معتبر را تضمین می‌کند. از تست هیدرواستاتیک بدنه گرفته تا تست پاپ و تست نشت نشیمنگاه طبق API 527، هر مرحله با هدف یکسان تضمین ایمنی مطلق طراحی شده است. در سایت تخصصی ما، ما بر اهمیت پایبندی به این استانداردها واقفیم و خدمات بازرسی و مشاوره فنی در زمینه انتخاب و نظارت بر تست شیرهای اطمینان را با تکیه بر آخرین ویرایش استانداردهای ASME و API ارائه می‌دهیم. ایمنی را به شانس واگذار نکنید؛ از صحت تست کارخانه‌ای شیرهای اطمینان خود اطمینان حاصل فرمایید.
