استانداردهای رلیف ولو

رلیف ولو یا شیر اطمینان، یکی از حیاتی‌ترین تجهیزات ایمنی در صنایع فرآیندی، نفت، گاز، پتروشیمی و نیروگاهی محسوب می‌شود. وظیفه اصلی این تجهیز، محافظت از جان انسان‌ها، تجهیزات و محیط زیست در برابر فشار بیش از حد است. اما طراحی، انتخاب، نصب و نگهداری صحیح رلیف ولوها مستلزم پیروی از مجموعه‌ای دقیق از استانداردهای رلیف ولو می‌باشد. این استانداردها که توسط سازمان‌های بین‌المللی معتبر تدوین شده‌اند، تضمین می‌کنند که شیر اطمینان در شرایط بحرانی به درستی عمل کرده و از وقوع فجایع صنعتی جلوگیری می‌کند. در این مقاله از سایت تخصصی ما، به بررسی کامل و عمیق استانداردهای شیر اطمینان، انواع آن، الزامات طراحی و نکات کلیدی در انتخاب می‌پردازیم. هدف ما ارائه یک مرجع کامل برای مهندسین، بازرسان فنی و فعالان حوزه ایمنی صنعتی است.

رلیف ولو چیست و چرا استانداردهای آن اهمیت حیاتی دارند؟

پیش از ورود به جزئیات استانداردهای رلیف ولو، لازم است بدانیم این تجهیز دقیقاً چیست. رلیف ولو یا شیر اطمینان یک شیر خودکار است که با افزایش فشار سیستم به بالاتر از حد مجاز (Set Pressure)، به صورت خودکار باز شده و با تخلیه بخشی از سیال (گاز، بخار یا مایع)، فشار را در محدوده ایمن نگه می‌دارد. اهمیت استانداردهای رلیف ولو از آنجا ناشی می‌شود که هرگونه خطا در عملکرد این شیر می‌تواند منجر به انفجار، نشت مواد سمی، آتش‌سوزی و خسارات جبران‌ناپذیر مالی و جانی شود. استانداردها، چارچوبی جامع برای طراحی، متریال، تست و عملکرد ارائه می‌دهند تا قابلیت اطمینان (Reliability) این شیرها به حداکثر برسد. بدون پیروی از این استانداردها، ایمنی سیستم‌های تحت فشار به شدت زیر سوال می‌رود.

معرفی مهم‌ترین سازمان‌های تدوین‌کننده استانداردهای رلیف ولو

چندین سازمان بین‌المللی و ملی، مسئولیت تدوین استانداردهای شیر اطمینان را بر عهده دارند. شناخت این سازمان‌ها به ما کمک می‌کند تا منبع استاندارد مورد استفاده را بهتر درک کنیم.

• ASME (American Society of Mechanical Engineers): انجمن مهندسان مکانیک آمریکا، معتبرترین و پراستنادترین استانداردها را در این حوزه ارائه می‌دهد. کدهای ASME Boiler and Pressure Vessel Code (BPVC) بخش‌های کلیدی مربوط به رلیف ولو را شامل می‌شوند.

• API (American Petroleum Institute): موسسه نفت آمریکا استانداردهایی اختصاصی برای صنایع نفت، گاز و پتروشیمی تدوین کرده است. استاندارد API 520 و API 521 برای طراحی و نصب سیستم‌های تخلیه فشار و API 526 برای شیرهای اطمینان فلنجی از مهم‌ترین آن‌ها هستند.

• ISO (International Organization for Standardization): سازمان بین‌المللی استانداردسازی نیز استانداردهایی همچون ISO 4126 را برای شیرهای ایمنی ارائه داده که در سطح جهانی کاربرد دارد.

• DIN/EN (استانداردهای اروپایی): استانداردهای آلمانی و اروپایی مانند EN ISO 4126 و DIN EN 764 برای تجهیزات تحت فشار، در بازار اروپا متداول هستند.

استاندارد ASME: قلب تپنده الزامات طراحی رلیف ولو

بدون شک، مهم‌ترین مرجع در زمینه استانداردهای رلیف ولو در سطح جهان، استاندارد ASME است. این کد به چند بخش تقسیم می‌شود که هر یک جنبه‌ای از الزامات را پوشش می‌دهد.

ASME Section I: شیر اطمینان برای بویلرها

این بخش به طور خاص الزامات شیرهای اطمینان مورد استفاده در بویلرهای بخار و آب داغ را پوشش می‌دهد. مهم‌ترین ویژگی شیرهای تأیید شده طبق ASME Section I، دارا بودن مُهر V است. این مُهر نشان می‌دهد که شیر از تمامی تست‌های عملکردی و ظرفیت‌سنجی دقیق عبور کرده است. ظرفیت این شیرها بر حسب پوند بر ساعت (lb/hr) بخار یا BTU برای آب داغ اندازه‌گیری می‌شود. الزامات ساخت، متریال مجاز و تست هیدرواستاتیک بدنه نیز در این بخش تشریح شده است.

ASME Section VIII: شیر اطمینان برای مخازن تحت فشار

این بخش پرمخاطب‌ترین قسمت استاندارد ASME برای رلیف ولو های مورد استفاده در مخازن ذخیره و فرآیندی است. شیرهایی که تأییدیه این بخش را دریافت می‌کنند، دارای مُهر UV هستند. تفاوت کلیدی این شیرها با شیرهای Section I در نوع تست و مشخصه‌های عملکرد است. ظرفیت این شیرها بر حسب فوت مکعب در دقیقه (CFM) برای گازها و بخارات یا گالن در دقیقه (GPM) برای مایعات سنجیده می‌شود. ASME Section VIII بر مفاهیم حیاتی مانند فشار تنظیم (Set Pressure)، فشار کاری مجاز (MAWP)، فشار انباشتگی (Accumulation) و فشار برگشتی (Back Pressure) تأکید ویژه دارد. همچنین الزامات نصب که شامل حداقل افت فشار در لوله‌کشی ورودی (بیشتر از 3% فشار تنظیم) می‌شود را مشخص می‌کند.

ASME Section III و سایر بخش‌ها

برای کاربردهای هسته‌ای، ASME Section III الزامات بسیار سخت‌گیرانه‌ای برای شیرهای اطمینان با مُهر NV تدوین کرده است. سایر بخش‌ها مانند ASME PTC 25 نیز به روش‌های تست عملکرد شیرهای تخلیه فشار می‌پردازند که مبنای تأیید ظرفیت شیرها در استانداردهای دیگر است.

استاندارد API: نگاه تخصصی به صنایع نفت و گاز

در کنار ASME، مجموعه استانداردهای API راهنمای عملی بی‌نظیری برای مهندسین فرآیند در صنایع نفت، گاز و پتروشیمی فراهم می‌آورند. این استانداردها بیشتر بر “چگونگی” انتخاب و سایزینگ سیستم تمرکز دارند.

استاندارد API 520: این استاندارد به طور ویژه به سایزینگ و انتخاب رلیف ولو می‌پردازد. در API 520 Part I، روش‌های محاسبه سطح دهانه (Orifice Area) مورد نیاز برای تخلیه دبی جرمی مشخص در شرایط مختلف (جریان بحرانی و زیر بحرانی برای گازها و بخارات، و جریان مایعات) با فرمول‌های دقیق ارائه شده است. Part II این استاندارد به روش‌های نصب، شامل طراحی لوله‌کشی ورودی و خروجی، مدیریت فشار برگشتی و ملاحظات لرزش می‌پردازد. رعایت دقیق API 520 برای اطمینان از کفایت ظرفیت شیر الزامی است.

استاندارد API 521: این استاندارد به تحلیل سناریوهای فشار بیش از حد (Overpressure Scenarios) می‌پردازد. API 521 مهندس را راهنمایی می‌کند تا علل بالقوه افزایش فشار مانند آتش‌سوزی خارجی (Fire Case)، بسته شدن ناگهانی شیر خروجی (Blocked Outlet)، خرابی شیر کنترل، انبساط حرارتی و واکنش‌های شیمیایی ناخواسته را شناسایی و نرخ تخلیه مورد نیاز برای هر سناریو را محاسبه کند. این استاندارد مغز متفکر طراحی یک سیستم ایمنی تخلیه فشار محسوب می‌شود.

استاندارد API 526: این استاندارد، مشخصات ابعادی و عملکردی رلیف ولوهای فلنجی را استانداردسازی می‌کند. API 526 یک جدول استاندارد برای دهانه‌های مختلف (با کدهای D تا T)، محدوده فشار تنظیم، جنس بدنه و ابعاد فلنج‌ها ارائه می‌دهد. این استانداردسازی باعث می‌شود شیرهای تولیدکنندگان مختلف، قابلیت تعویض‌پذیری (Interchangeability) داشته باشند که یک مزیت بزرگ در طراحی و تامین قطعات یدکی است.

استاندارد API 527: این استاندارد به تست تنظیم فشار و تست نشت (Seat Tightness Test) رلیف ولوها می‌پردازد و معیارهای پذیرش نرخ نشتی را مشخص می‌کند.

آشنایی با استاندارد ایزو 4126 (ISO 4126)

استاندارد ISO 4126 با عنوان “دستگاه‌های ایمنی برای حفاظت در برابر فشار بیش از حد”، استاندارد معتبر بین‌المللی است که هماهنگی خوبی با استانداردهای اروپایی (EN) دارد. این استاندارد در بخش‌های مختلف، واژگان و تعاریف (Part 1)، الزامات عملکرد و تست برای شیرهای ایمنی (Part 1 تا 7) و همچنین الزامات برای دیسک‌های انفجاری (Bursting Discs) را پوشش می‌دهد. برای مثال، ISO 4126-1 الزامات عمومی برای شیرهای ایمنی را مشخص می‌کند. اگر پروژه‌ای در بازار اروپا یا طبق مقررات PED (Pressure Equipment Directive) اجرا می‌شود، شیرهای اطمینان باید دارای نشان CE بوده و مطابق با استانداردهای EN ISO 4126 باشند. تفاوت‌های ظریفی بین ISO و ASME وجود دارد، به‌ویژه در تلورانس‌های عملکردی، که انتخاب استاندارد مناسب را حیاتی می‌کند.

طبقه‌بندی انواع رلیف ولو بر اساس استانداردها

برای درک بهتر استانداردهای رلیف ولو، باید با انواع شیرها و تعاریف استاندارد آن‌ها آشنا باشیم. استانداردها معمولاً شیرهای تخلیه فشار را به سه دسته اصلی تقسیم می‌کنند:

1. شیر اطمینان (Safety Valve): با باز شدن ناگهانی و کامل (Pop Action) مشخص می‌شود. معمولاً برای سیالات تراکم‌پذیر مانند بخار و گاز استفاده می‌شود. مطابق استاندارد، با رسیدن به فشار تنظیم، دیسک شیر به صورت کامل از نشیمنگاه بلند می‌شود تا حداکثر ظرفیت تخلیه را فراهم کند.

2. شیر تخلیه (Relief Valve): باز شدن آن تدریجی و متناسب با افزایش فشار است. عمدتاً برای سیالات تراکم‌ناپذیر (مایعات) کاربرد دارد. در این شیرها، لیفت دیسک با میزان دبی اضافی متناسب است.

3. شیر اطمینان-تخلیه (Safety Relief Valve): ترکیبی از دو نوع فوق است و می‌تواند هم برای مایعات و هم گازها استفاده شود. بسته به کاربرد، می‌تواند عملکرد ناگهانی یا تدریجی داشته باشد. این نوع رایج‌ترین شیر در صنایع فرآیندی است و استانداردهای ASME و API عمدتاً بر این نوع تمرکز دارند.

همچنین شیرها بر اساس نحوه جبران فشار برگشتی نیز تقسیم‌بندی می‌شوند:

• شیر معمولی (Conventional): عملکرد آن تحت تأثیر فشار برگشتی خروجی قرار می‌گیرد.

• شیر با دمِ متعادل (Balanced Bellow): از یک دم (Bellow) برای خنثی‌سازی اثر فشار برگشتی متغیر استفاده می‌کند و از نفوذ سیال به فنر و بدنه جلوگیری می‌کند.

• شیر پایلوت‌دار (Pilot Operated): یک شیر کوچک (پایلوت) فشار اصلی سیستم را حس کرده و فرمان باز و بسته شدن شیر اصلی را صادر می‌کند. این شیرها دقت بالاتر و قابلیت کار در فشارهای نزدیک به فشار تنظیم را دارند.

الزامات کلیدی در انتخاب و سایزینگ استاندارد رلیف ولو

سایزینگ رلیف ولو فرآیندی کاملاً مهندسی و مبتنی بر استاندارد است. انتخاب نادرست اندازه دهانه (Orifice) می‌تواند منجر به افزایش فشار فراتر از حد مجاز و وقوع فاجعه شود. مراحل اصلی عبارتند از:

1. تعیین سناریوهای طراحی (مطابق API 521): بدترین سناریو یا سناریوهایی که منجر به بیشترین نرخ تخلیه می‌شوند، مشخص می‌شوند (مانند آتش‌سوزی، خرابی کامل شیر ورودی و …).

2. محاسبه نرخ تخلیه مورد نیاز (Required Flow Rate): بر اساس سناریوی غالب، دبی جرمی یا حجمی سیالی که باید تخلیه شود محاسبه می‌گردد.

3. محاسبه سطح دهانه موثر (Effective Orifice Area): با استفاده از فرمول‌های استاندارد API 520 Part I، سطح دهانه لازم برای عبور دبی مورد نظر محاسبه می‌شود. این فرمول‌ها برای گازها، بخارات و مایعات متفاوت بوده و عواملی مانند ضریب تخلیه (Kd)، ضریب تراکم‌پذیری و فشار برگشتی را در نظر می‌گیرند.

4. انتخاب دهانه استاندارد (مطابق API 526): با مراجعه به جداول API 526، نزدیک‌ترین دهانه استاندارد که سطحی برابر یا بزرگ‌تر از سطح محاسبه‌شده دارد انتخاب می‌شود (مثلاً دهانه H با مساحت 5.06 اینچ مربع).

5. بررسی محدودیت‌های نصب: اطمینان از اینکه افت فشار در لوله ورودی شیر از 3% فشار تنظیم تجاوز نکند و فشار برگشتی خروجی نیز در محدوده مجاز شیر باشد.

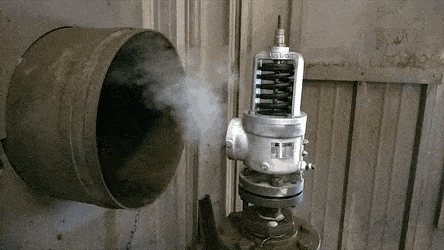

تست و بازرسی رلیف ولوها بر اساس استاندارد

هیچ استانداردی بدون الزامات تست و بازرسی کامل نمی‌شود. تست رلیف ولو تضمین می‌کند که شیر در لحظه بحرانی عملکرد مورد انتظار را دارد.

• تست کارخانه‌ای (Shop Test): تمامی شیرها قبل از خروج از کارخانه باید تست هیدرواستاتیک بدنه (1.5 برابر فشار طراحی) و تست تنظیم فشار (Set Pressure Test) بر روی میز تست انجام دهند. در تست تنظیم فشار، دقت باز شدن شیر در فشار مشخص‌شده و با تلورانس استاندارد (مثلاً 2±% برای فشارهای بالای 70 psi طبق ASME) بررسی می‌شود.

• تست نشت نشیمنگاه (Seat Leakage Test) مطابق API 527: پس از تست تنظیم، نرخ نشتی مجاز از نشیمنگاه شیر در فشاری معادل 90% فشار تنظیم اندازه‌گیری می‌شود. این نرخ برای شیرهای با نشیمنگاه فلزی و نرم متفاوت است.

• تست ظرفیت (Capacity Certification): تولیدکننده باید ظرفیت تخلیه شیرهای خود را در یک آزمایشگاه معتبر و تحت استاندارد ASME PTC 25 تست کرده و تأییدیه دریافت کند. بر اساس این تست، ضریب تخلیه (Kd) شیر مشخص می‌شود که در فرمول‌های سایزینگ استفاده می‌گردد.

• تست و بازرسی دوره‌ای (In-Service Testing): استانداردهایی مانند API 576 و NBIC (National Board Inspection Code) راهنمای بازرسی و تست دوره‌ای شیرهای نصب‌شده بر روی تجهیزات را ارائه می‌دهند. این تست‌ها می‌تواند شامل تست pop به وسیله بالابر کمکی یا تست بر روی بستر تست متحرک باشد. فواصل زمانی این تست‌ها بر اساس مقتضیات فرآیندی، خورندگی سیال و مقررات محلی تعیین می‌شود.

تفاوت‌های کلیدی بین استانداردهای رلیف ولو (ASME vs. API vs. ISO)

یک سوال رایج این است که تفاوت عملی بین این استانداردها چیست؟

• ASME یک کد (Code) با الزامات الزام‌آور قانونی برای ساخت و تست است. برای مهر زدن شیر (Stamp) باید دقیقاً پیروی شود.

• API یک روش پیشنهادی (Recommended Practice) است که راهنمایی‌های مهندسی عالی برای “انتخاب” و “نصب” ارائه می‌دهد. API 520/521 الزامات ASME را برای کاربردهای عملی تفسیر و بسط می‌دهد. در بسیاری از پروژه‌ها، شیر باید “Designed to ASME Code” و “Selected per API Standard” باشد.

• ISO رویکردی بین‌المللی دارد و در تلاش برای هماهنگ‌سازی است، اما همچنان ASME و API در پروژه‌های بین‌المللی بزرگ نفت و گاز غالب هستند. انتخاب بین آن‌ها معمولاً به منطقه جغرافیایی پروژه و الزامات کارفرما بستگی دارد.

نقش استانداردها در جلوگیری از خطاهای رایج نصب

عدم رعایت استانداردهای رلیف ولو در مرحله نصب، شایع‌ترین علت خرابی است. برخی از این خطاها که استانداردها صراحتاً به آن‌ها پرداخته‌اند عبارتند از:

• افت فشار ورودی بالا: نصب شیر بر روی نازلی با طول زیاد یا قطر کم باعث افت فشار بیش از 3% در لحظه باز شدن کامل شیر می‌شود که منجر به نوسان ناپایدار (Chattering) و تخریب سریع قطعات داخلی شیر می‌گردد.

• ارتعاش و تنش لوله: استانداردها تأکید می‌کنند که لوله‌کشی تخلیه نباید تنش اضافی به بدنه شیر وارد کند و باید به طور مستقل نگه‌داری شود.

• مدیریت نادرست فشار برگشتی: استفاده از شیر معمولی در سیستمی با فشار برگشتی متغیر بالا، فشار تنظیم شیر را به شدت مختل می‌کند. در این موارد استاندارد استفاده از شیرهای دم‌دار را الزامی می‌داند.

• جهت نصب: نصب شیر به صورت افقی برای برخی مدل‌ها ممنوع است مگر اینکه سازنده و استاندارد مربوطه صراحتاً آن را مجاز دانسته باشند.

سخن پایانی

استانداردهای رلیف ولو نه یک مانع، بلکه یک سپر دفاعی چندلایه برای حفاظت از سرمایه‌ها و انسان‌ها هستند. از طراحی و ساخت تحت ASME، تا انتخاب و سایزینگ طبق API، و تست و بازرسی بر اساس استانداردهای معتبر، همگی حلقه‌های یک زنجیره ایمنی واحد را تشکیل می‌دهند. متخصصان این حوزه باید با تسلط بر جزئیات این استانداردها، از انتخاب شیر مناسب برای سناریوی درست اطمینان حاصل کنند. در سایت تخصصی ما، ما متعهد به ارائه اطلاعات به‌روز و دقیق در زمینه تجهیزات ایمنی فرآیندی هستیم. برای دریافت مشاوره تخصصی در زمینه انتخاب، سایزینگ و بازرسی رلیف ولو مطابق با آخرین ویرایش استانداردهای بین‌المللی، با کارشناسان ما تماس بگیرید. ایمنی فرآیند، ثمره دانش، تجربه و پایبندی به استانداردهاست.
