تست ظرفیت رلیف ولو یا Capacity Verification یکی از مهمترین آزمونها در ارزیابی عملکرد شیر اطمینان (Relief Valve / Safety Valve / PSV) است. در این تست بررسی میشود که آیا شیر اطمینان در شرایط مشخص میتواند دبی مورد انتظار را بهدرستی تخلیه کند یا خیر. به بیان ساده، حتی اگر یک شیر در فشار تنظیم مناسب باز شود، تا زمانی که نتواند ظرفیت لازم برای تخلیه سیال را فراهم کند، از نظر ایمنی و عملکردی قابل اتکا نخواهد بود.
در صنایع نفت، گاز، پتروشیمی، بخار، نیروگاهی، شیمیایی، آب و فاضلاب صنعتی و بسیاری از تجهیزات تحت فشار، تأیید ظرفیت شیر اطمینان نقش حیاتی در جلوگیری از افزایش فشار خطرناک دارد. به همین دلیل، مبحث Capacity Verification در کنار استانداردهایی مانند API 520، API 526، API 527 و ASME Section VIII از موضوعات کلیدی برای طراحان، سازندگان، بازرسها و خریداران صنعتی بهشمار میرود.
در این مقاله، بهصورت کامل و سئو شده بررسی میکنیم که تست ظرفیت رلیف ولو چیست، چرا اهمیت دارد، چگونه انجام میشود، چه تفاوتی با تست نشتی و تست ستپرشر دارد و هنگام خرید یا ارزیابی PSV باید به چه نکاتی توجه کرد.
تست ظرفیت رلیف ولو چیست؟
Capacity Verification یا تأیید ظرفیت تخلیه شیر اطمینان آزمونی است که نشان میدهد یک رلیف ولو یا سیفتی ولو، در شرایط مشخص آزمون، واقعاً قادر است مقدار معینی از سیال را در زمان مناسب عبور دهد.
هدف اصلی این تست، اثبات این موضوع است که شیر انتخابشده فقط از نظر ابعادی یا نام اسمی مناسب نیست، بلکه در عمل نیز ظرفیت واقعی تخلیه موردنیاز را دارد.
در حفاظت از تجهیزات تحت فشار، مسئله اصلی فقط باز شدن شیر نیست. اگر فشار داخل مخزن، مبدل، بویلر یا خط فرایندی افزایش پیدا کند، شیر باید بتواند فشار اضافی را با نرخ کافی تخلیه کند. اگر دبی تخلیه کمتر از میزان لازم باشد، فشار همچنان افزایش یافته و احتمال آسیب تجهیز یا وقوع حادثه وجود دارد.
بنابراین تست ظرفیت، در اصل پاسخی به این سؤال است:
آیا این رلیف ولو در شرایط واقعی یا شرایط معادل آزمون، ظرفیت کافی برای محافظت از سیستم را دارد؟
اهمیت تست ظرفیت در عملکرد شیر اطمینان
در بسیاری از پروژهها، تأکید اصلی روی Set Pressure، جنس بدنه، سایز فلنج یا حتی تست نشتی است؛ اما در عمل، مهمترین وظیفه شیر اطمینان کنترل فشار از طریق تخلیه کافی است.
به همین دلیل Capacity Verification یکی از حیاتیترین مباحث در ارزیابی PSV محسوب میشود.
اهمیت تست ظرفیت را میتوان در چند محور خلاصه کرد:
- اطمینان از اینکه شیر در زمان رلیف، دبی کافی را عبور میدهد
- کاهش ریسک افزایش فشار بیش از حد مجاز
- اعتباربخشی به ظرفیت درجشده در دیتاشیت سازنده
- انطباق با الزامات ایمنی و استانداردهای بینالمللی
- افزایش اطمینان طراح و بهرهبردار در انتخاب شیر
- جلوگیری از انتخاب شیر undersized یا کمظرفیت
در صنایع حساس، هر اشتباه در ظرفیت رلیف ولو میتواند پیامدهای بسیار جدی داشته باشد؛ از آسیب تجهیزات گرفته تا توقف خط تولید و در موارد شدیدتر خطرات جانی و ایمنی.
Capacity Verification دقیقاً چه چیزی را ثابت میکند؟
تست ظرفیت فقط یک تست ساده “باز و بسته شدن” نیست. این آزمون نشان میدهد که:
- شیر در فشارهای مشخص چه میزان دبی عبور میدهد
- ظرفیت تخلیه واقعی با ظرفیت ادعایی سازنده همخوانی دارد یا خیر
- طراحی داخلی شیر از نظر هیدرولیکی و مکانیکی کارآمد است یا نه
- ضریب دشارژ یا عملکرد جریان تا چه حد قابل قبول است
- شیر برای سرویس موردنظر واقعاً مناسب است یا صرفاً از نظر ظاهری یا ابعادی شبیه گزینه مناسب بهنظر میرسد
در نتیجه، Capacity Verification یک ابزار کلیدی برای تأیید عملکرد واقعی شیر اطمینان است، نه صرفاً بررسی مشخصات روی کاغذ.
تفاوت تست ظرفیت با تست ستپرشر و تست نشتی
یکی از اشتباهات رایج این است که برخی افراد تصور میکنند اگر شیر Set Pressure Test و Seat Leakage Test را پاس کند، دیگر از هر نظر قابل قبول است. در حالی که این دو تست با Capacity Verification تفاوت اساسی دارند.
1) تست Set Pressure
در این آزمون بررسی میشود شیر در چه فشاری شروع به باز شدن میکند.
یعنی سؤال اصلی این است:
- آیا شیر در فشار تنظیم تعیینشده عمل میکند یا خیر؟
2) تست نشتی یا Seat Tightness
در این آزمون بررسی میشود شیر در حالت بسته چه میزان نشتی از سیت دارد.
یعنی سؤال اصلی این است:
- آیا آببندی شیر در محدوده قابل قبول است یا خیر؟
3) تست Capacity Verification
در این تست ارزیابی میشود شیر پس از باز شدن، چه میزان دبی واقعی را عبور میدهد.
یعنی سؤال اصلی این است:
- آیا شیر پس از عملکردن، واقعاً ظرفیت لازم برای حفاظت از سیستم را فراهم میکند یا خیر؟
جمعبندی تفاوتها
- Set Pressure Test = فشار باز شدن
- Leakage Test = آببندی سیت
- Capacity Verification = توان واقعی تخلیه
هر سه مورد مهم هستند، اما از دید ایمنی فرایند، Capacity Verification مستقیماً با توان حفاظتی شیر مرتبط است.
تست ظرفیت در چه صنایعی اهمیت بیشتری دارد؟
تقریباً در هر صنعتی که تجهیزات تحت فشار وجود داشته باشد، Capacity Verification مهم است. اما در برخی صنایع این اهمیت بسیار بیشتر است:
- پالایشگاهها
- پتروشیمیها
- نیروگاهها
- صنایع بخار و بویلر
- صنایع شیمیایی
- خطوط انتقال گاز
- مخازن تحت فشار
- واحدهای فرایندی
- تجهیزات کمپرسوری
- سیستمهای صنعتی آب و RO در بخشهای تحت فشار خاص
در چنین محیطهایی، اگر ظرفیت شیر کمتر از مقدار لازم باشد، حتی باز شدن صحیح شیر هم مشکل را حل نمیکند.
چرا ظرفیت واقعی شیر همیشه بدیهی نیست؟
برخی کاربران فرض میکنند اگر روی پلاک شیر سایز یا اوریفیس مشخص باشد، پس ظرفیت آن هم بهطور قطعی معلوم است. در عمل، این موضوع به این سادگی نیست.
ظرفیت واقعی رلیف ولو به عوامل متعددی وابسته است، از جمله:
- طراحی داخلی نازل و دیسک
- نوع سیال
- فشار و دمای عملیاتی
- فشار برگشتی (Back Pressure)
- ضریب دشارژ
- وضعیت جریان در ورودی و خروجی
- نوع شیر: Conventional، Balanced یا Pilot Operated
- شرایط نصب
به همین دلیل، تأیید ظرفیت از طریق آزمون یا دادههای Certified اهمیت زیادی دارد.
یعنی دو شیر با سایز ظاهراً مشابه، ممکن است در عمل ظرفیت قابل اعتماد یکسانی نداشته باشند.
Capacity Verification چگونه انجام میشود؟

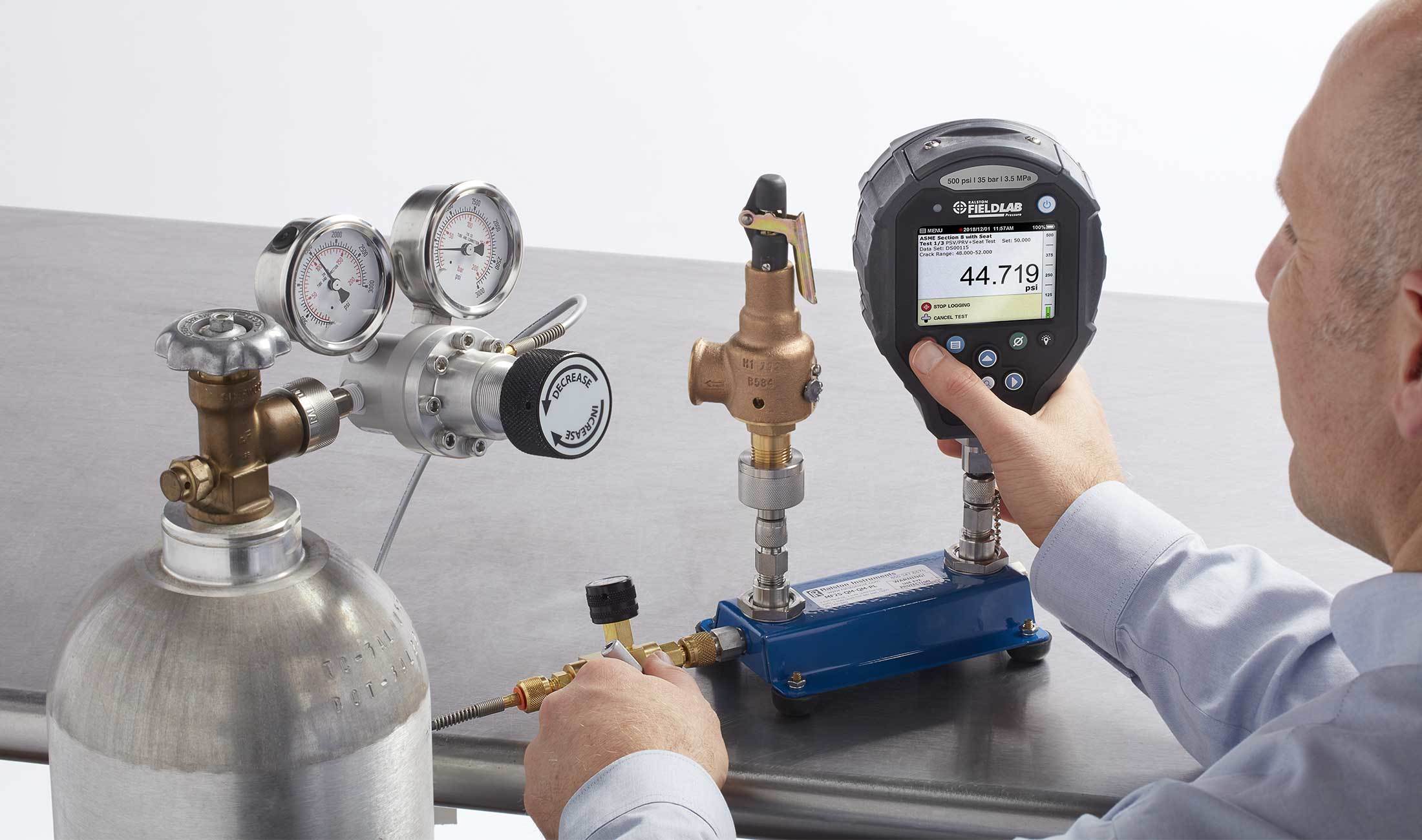

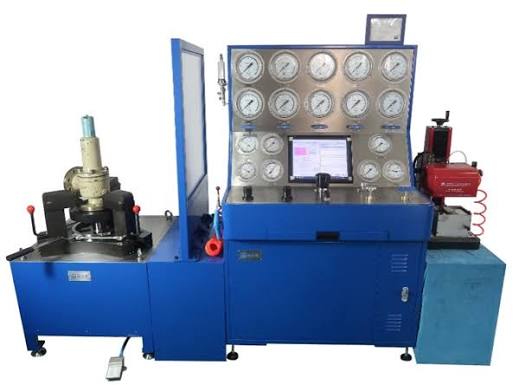

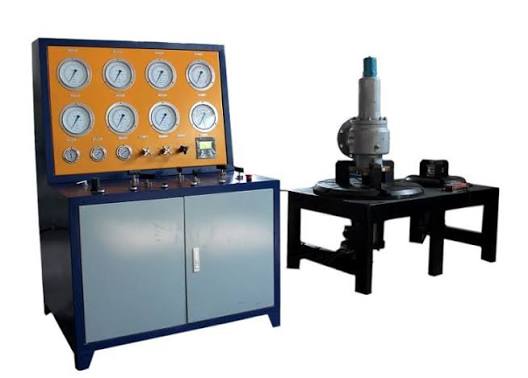

تست ظرفیت معمولاً در شرایط کنترلشده و روی تستبنچهای تخصصی یا در مراکز دارای امکانات آزمون جریان انجام میشود.
در این تست، شیر تحت شرایطی قرار میگیرد که بتوان دبی عبوری واقعی را اندازهگیری و با مقدار مورد انتظار مقایسه کرد.
بهصورت کلی، روند آزمون شامل این مراحل است:
- نصب شیر روی سیستم تست
- اعمال سیال آزمون با شرایط مشخص
- رساندن فشار به ناحیه عملکردی شیر
- باز شدن شیر و عبور جریان
- اندازهگیری دبی تخلیهشده
- مقایسه نتایج با معیارهای مرجع یا ظرفیت ادعایی
بسته به نوع شیر و سیال، این آزمون میتواند با:
- هوا
- گاز
- بخار
- آب
- یا سایر سیالات تست
انجام شود.
آیا همه شیرهای اطمینان بهصورت جداگانه تست ظرفیت میشوند؟
خیر، در عمل معمولاً همه شیرها بهصورت تکبهتک تحت تست کامل ظرفیت قرار نمیگیرند، زیرا این آزمون پیچیده، پرهزینه و نیازمند تجهیزات خاص است.
در بسیاری از موارد، تولیدکنندگان معتبر از روشهای Certification و Capacity Certification استفاده میکنند که در آن:
- یک طراحی مشخص شیر تحت آزمونهای معتبر قرار میگیرد
- عملکرد آن برای اوریفیس، تیپ و شرایط خاص تأیید میشود
- سپس ظرفیت Certified در مستندات فنی و کاتالوگ ثبت میشود
بنابراین، در پروژههای صنعتی معمولاً کاربر نهایی بیشتر با ظرفیتهای گواهیشده سازنده سروکار دارد تا تست ظرفیت مجدد هر شیر در سایت.
اما در کاربردهای خاص، پروژههای حساس یا ارزیابیهای تأییدی، ممکن است تستهای تکمیلی نیز درخواست شود.
تفاوت Rated Capacity و Actual Capacity
در موضوع Capacity Verification، شناخت تفاوت بین Rated Capacity و Actual Capacity بسیار مهم است.
Rated Capacity
ظرفیتی است که سازنده یا مرجع گواهی بر اساس تست و ضریبهای مربوطه برای شیر اعلام میکند. این مقدار معمولاً در کاتالوگ یا دیتاشیت ذکر میشود.
Actual Capacity
ظرفیت واقعی عبوری شیر در شرایط آزمون یا عملکرد مشخص است.
در بسیاری از استانداردها، برای اطمینان از ایمنی، ظرفیت Rated معمولاً با اعمال ضرایب محافظهکارانه از عملکرد واقعی استخراج میشود.
این کار برای آن است که طراح بتواند با اطمینان بیشتری روی ظرفیت اعلامشده حساب کند.
استانداردها و مراجع مرتبط با تست ظرفیت
Capacity Verification بهتنهایی در خلأ انجام نمیشود و معمولاً با چند استاندارد مهم مرتبط است. از جمله:
- API 520 برای انتخاب و سایزینگ شیر
- API 526 برای ابعاد استاندارد برخی PSVها
- API 527 برای تست نشتی سیت
- ASME Section VIII برای الزامات تجهیزات تحت فشار
- الزامات National Board در برخی کاربردها
- استانداردها و رویههای کارخانهای سازنده
در عمل، مهندس فرایند ابتدا طبق API 520 یا کدهای مرتبط، ظرفیت موردنیاز را محاسبه میکند. سپس شیر مناسبی با ظرفیت Certified انتخاب میشود. Capacity Verification یا مستندات گواهیشده به این انتخاب اعتبار میدهد.
چه عواملی روی ظرفیت رلیف ولو اثر میگذارند؟
برای درک بهتر Capacity Verification، باید بدانیم ظرفیت شیر فقط تابع سایز فلنج نیست. عوامل زیادی روی آن اثر دارند:
1) سطح مؤثر اوریفیس
هرچه سطح عبور بیشتر باشد، امکان تخلیه دبی بالاتر فراهم میشود.
2) نوع سیال
رفتار بخار، گاز و مایع با یکدیگر متفاوت است و این موضوع بر ظرفیت تأثیر مستقیم دارد.
3) فشار ورودی
با تغییر فشار، شرایط جریان و ظرفیت عبوری تغییر میکند.
4) دمای سیال
چگالی، ویسکوزیته و خواص ترمودینامیکی تابع دما هستند.
5) فشار برگشتی
Back Pressure میتواند بر پایداری عملکرد و ظرفیت واقعی شیر اثر بگذارد.
6) طراحی داخلی شیر
نوع نازل، دیسک، بونت، بلوز و کانالهای تخلیه نقش تعیینکننده دارند.
7) نوع عملکرد شیر
شیر Conventional، Balanced Bellows و Pilot Operated از نظر رفتار ظرفیت یکسان نیستند.
نقش ضریب دشارژ در Capacity Verification
یکی از مفاهیم مهم در بحث ظرفیت، ضریب دشارژ (Coefficient of Discharge) است.
این ضریب نشان میدهد عملکرد واقعی جریان در شیر نسبت به حالت ایدهآل چه میزان است.
در دنیای واقعی، بهعلت افتها، آشفتگی جریان، شکل مسیر عبور و محدودیتهای هندسی، ظرفیت واقعی از ظرفیت ایدهآل کمتر است. به همین علت از ضرایب دشارژ استفاده میشود.
تست ظرفیت به سازنده یا مرجع ارزیاب کمک میکند این ضریب را بهطور عملی تعیین و تأیید کند. سپس طراح میتواند با تکیه بر این دادهها، انتخاب مطمئنتری انجام دهد.
Capacity Verification برای گاز، بخار و مایع چه تفاوتی دارد؟
شیر اطمینان ممکن است برای سرویسهای مختلف طراحی شود و رفتار جریان در هرکدام متفاوت است.
سرویس گاز
در گازها، تراکمپذیری اهمیت زیادی دارد و ممکن است جریان به شرایط بحرانی برسد. محاسبات و تست ظرفیت در این حالت بر مبنای خواص گاز انجام میشود.
سرویس بخار
بخار بهدلیل شرایط دمایی و ترمودینامیکی خاص، نیازمند توجه ویژه است. ظرفیت شیر در سرویس بخار باید با دادههای معتبر و تستهای مرتبط پشتیبانی شود.
سرویس مایع
در مایعات، تراکمپذیری ناچیز است اما افت فشار، کاویتاسیون و الگوی جریان میتوانند اثرگذار باشند.
بنابراین، Capacity Verification همیشه باید با توجه به نوع سرویس واقعی شیر تفسیر شود.
نقش تست ظرفیت در انتخاب شیر مناسب
در فرایند انتخاب رلیف ولو، تست ظرفیت یا ظرفیت گواهیشده چند نقش مهم دارد:
- جلوگیری از انتخاب شیر کوچکتر از نیاز
- کمک به انتخاب صحیح اوریفیس
- اعتباربخشی به دیتاشیت محصول
- تسهیل مقایسه سازندگان مختلف
- کاهش ریسک در مراحل طراحی و بهرهبرداری
بهخصوص در پروژههای EPC و خریدهای صنعتی، وقتی چند برند مختلف پیشنهاد میشوند، یکی از مهمترین معیارهای ارزیابی این است که ظرفیت شیر چگونه تأیید شده است.
آیا Capacity Verification در تعمیرگاهها هم انجام میشود؟
در بیشتر تعمیرگاههای معمولی، تستهای اصلی شامل:
- تست Set Pressure
- تست Blowdown
- تست نشتی
- بازرسی ظاهری و ابعادی
است. اما تست کامل ظرفیت بهمعنای واقعی، به تجهیزات پیشرفتهتری نیاز دارد و معمولاً در همه تعمیرگاهها قابل انجام نیست.
به همین دلیل، بعد از تعمیر شیر، معمولاً ظرفیت Certified اولیه شیر مبنا قرار میگیرد؛ مشروط به اینکه:
- هندسه اصلی قطعات تغییر نکرده باشد
- تعمیر طبق دستورالعمل معتبر انجام شده باشد
- قطعات اصلی معیوب با نمونه صحیح جایگزین شده باشند
- تنظیمات شیر مطابق مشخصات اصلی باشد
اگر تغییر عمده در طراحی داخلی شیر رخ دهد، موضوع Capacity Verification دوباره اهمیت پیدا میکند.
مشکلاتی که با عدم توجه به Capacity Verification ایجاد میشود
نادیده گرفتن تست ظرفیت یا ظرفیت Certified میتواند باعث مشکلات جدی شود:
- انتخاب شیر با ظرفیت ناکافی
- باقی ماندن فشار بالاتر از حد مجاز در زمان رلیف
- کاهش ایمنی تجهیزات تحت فشار
- رد شدن مدارک فنی در بازرسی
- اختلاف بین کارفرما و تأمینکننده
- افزایش ریسک خرابی تجهیز
- هزینههای سنگین توقف تولید یا تعمیرات
در پروژههای حرفهای، این موضوع معمولاً بخشی از الزامات اصلی MTO، دیتاشیت و RFQ است.
هنگام خرید رلیف ولو از نظر Capacity Verification به چه نکاتی توجه کنیم؟
اگر قصد خرید شیر اطمینان دارید، فقط به سایز، برند یا قیمت توجه نکنید. از منظر Capacity Verification باید این موارد را بررسی کنید:
- آیا ظرفیت شیر بهصورت Certified اعلام شده است؟
- مرجع تأیید ظرفیت چیست؟
- شیر برای گاز، بخار یا مایع چه ظرفیتهایی دارد؟
- اوریفیس و ضریب دشارژ چگونه تعریف شدهاند؟
- آیا ظرفیت اعلامشده با شرایط پروژه شما همخوانی دارد؟
- فشار برگشتی در عملکرد شیر لحاظ شده است یا خیر؟
- کلاس فلنج و نوع اتصال با دبی موردنیاز سازگار است یا نه؟
- مستندات فنی سازنده کامل و معتبر هستند یا خیر؟
این پرسشها به شما کمک میکنند انتخابی مهندسیتر و مطمئنتر داشته باشید.
تفاوت Capacity Verification با Flow Test ساده
گاهی عبارت Flow Test بهصورت عمومی استفاده میشود، اما هر Flow Test الزاماً به معنی Capacity Verification معتبر نیست.
یک تست جریان ساده ممکن است فقط نشان دهد که سیال از شیر عبور میکند، اما Capacity Verification باید:
- در شرایط کنترلشده انجام شود
- دبی را دقیق اندازهگیری کند
- به مرجع یا استاندارد معتبر متصل باشد
- قابلیت استناد مهندسی داشته باشد
- با طراحی شیر و سرویس آن مرتبط باشد
بنابراین، بین “عبور جریان” و “تأیید ظرفیت” تفاوت جدی وجود دارد.
جمعبندی
تست ظرفیت رلیف ولو (Capacity Verification) یکی از مهمترین مباحث در ارزیابی واقعی عملکرد شیرهای اطمینان است. این تست مشخص میکند آیا شیر پس از باز شدن میتواند دبی لازم برای حفاظت از سیستم را بهطور مطمئن تخلیه کند یا خیر.
در نتیجه، Capacity Verification فقط یک موضوع آزمایشگاهی نیست، بلکه مستقیماً با ایمنی تجهیزات تحت فشار، صحت طراحی و قابلیت اعتماد سیستم مرتبط است.
این موضوع در کنار تست فشار تنظیم، تست نشتی، استانداردهای API 520، API 526، API 527 و الزامات ASME تصویر کاملتری از کیفیت و کارایی شیر اطمینان ارائه میدهد.
اگر در حال انتخاب، خرید، ارزیابی یا تعمیر PSV هستید، توجه به ظرفیت گواهیشده و منطق Capacity Verification یکی از مهمترین اقداماتی است که باید در دستور کار قرار دهید.
