مقدمه
در صنعت ساخت تجهیزات مکانیکی و فشار بالا، رلیف ولو (Relief Valve) یا شیر اطمینان یکی از مهمترین اجزای ایمنی به شمار میآید. این شیرها نقش حیاتی در محافظت از تجهیزات، خطوط لوله و مخازن در برابر افزایش غیرمجاز فشار ایفا میکنند. از آنجایی که عملکرد دقیق و بدون خطای رلیف ولو مستقیماً با ایمنی کل سیستم در ارتباط است، بازرسیهای حین تولید (In-Process Inspection) به عنوان یکی از ارکان اصلی کنترل کیفیت آن محسوب میشود.
در این مقاله، به بررسی دقیق فرآیندها، روشها و الزامات مربوط به بازرسیهای حین تولید رلیف ولو پرداخته میشود.
اهمیت بازرسیهای حین تولید
بازرسیهای حین تولید مجموعهای از اقدامات کنترلی هستند که در مراحل مختلف ساخت و مونتاژ محصول انجام میشوند. هدف این بازرسیها، شناسایی و اصلاح ایرادات قبل از رسیدن به مرحله نهایی است. در مورد رلیف ولو، اهمیت این نوع بازرسیها به دلایل زیر دوچندان میشود:
-
حساسیت عملکرد شیر به خطاهای جزئی در مونتاژ و ماشینکاری
-
جلوگیری از دوبارهکاری یا ضایعات در مراحل نهایی
-
اطمینان از انطباق با استانداردهای دقیق طراحی
-
افزایش اطمینان از عملکرد ایمن و بدون نشتی
مراحل اصلی بازرسیهای حین تولید در ساخت رلیف ولو
فرآیند ساخت رلیف ولو به چندین مرحله کلیدی تقسیم میشود و در هر مرحله، بازرسیهای خاصی اعمال میشود:

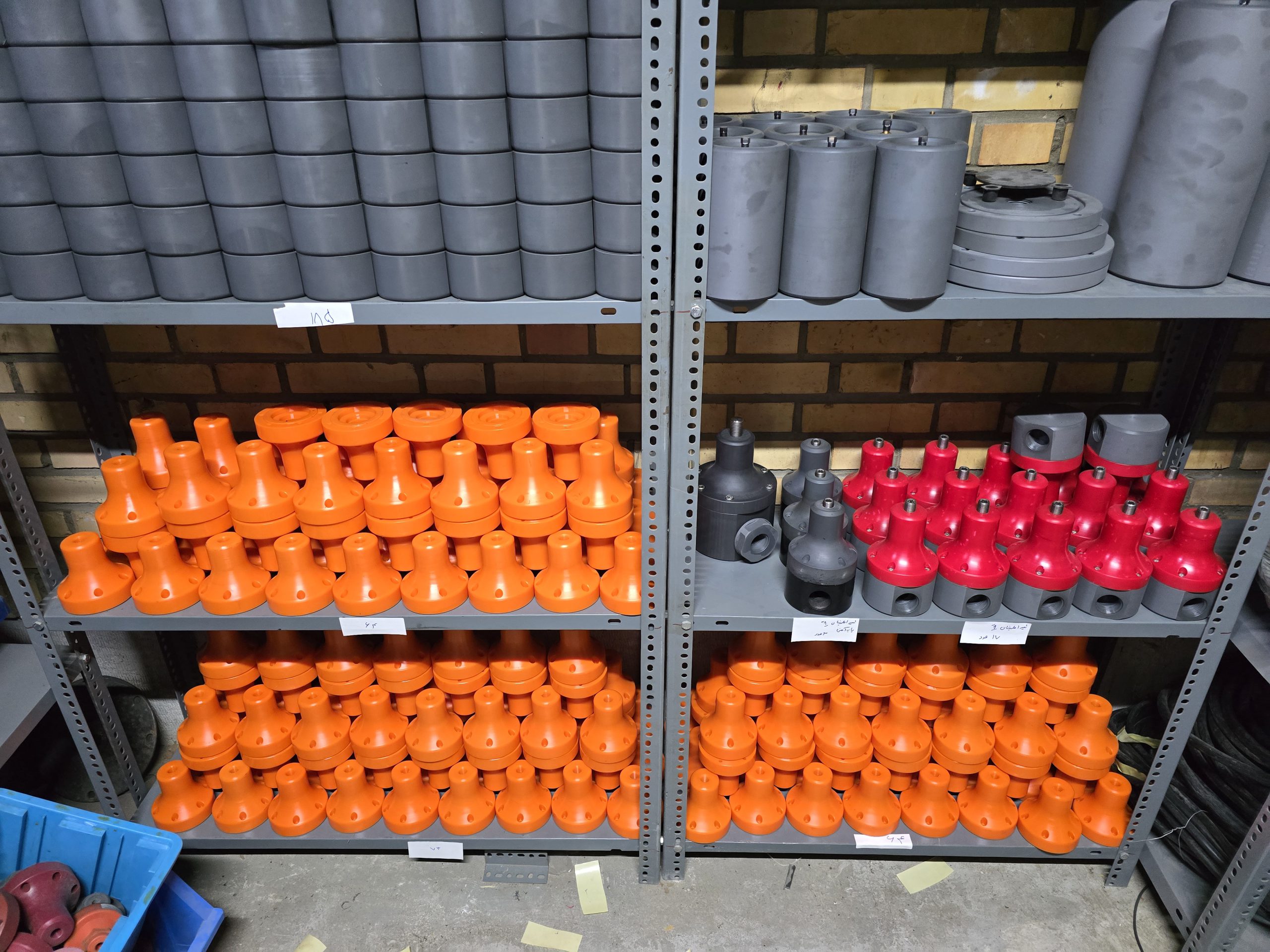

1. بازرسی قطعات ماشینکاریشده
در ابتدای خط تولید، قطعات فلزی شامل بدنه (Body)، درپوش (Bonnet)، دیسک (Disc)، سیت (Seat)، فنر (Spring Plate) و سایر اجزا توسط ماشینکاری تولید میشوند. این مرحله نیاز به بازرسی دقیق ابعادی و ظاهری دارد.
موارد بررسی:
-
تطابق ابعاد با نقشه مهندسی (بر اساس تلرانسها)
-
بررسی صاف بودن سطوح آببندی (Sealing Surfaces)
-
کنترل میزان زبری سطح (Surface Roughness)
-
بررسی هممحوری (Concentricity) سوراخها و کانالها
-
عدم وجود ترک، خراش یا حفره در سطوح مهم
ابزار مورد استفاده: کولیس، میکرومتر، گیجهای مخصوص، دستگاه پروفایلومتر، کالیبرهای دیجیتال
2. بازرسی عملیات جوشکاری (در صورت وجود)
در برخی مدلهای رلیف ولو که دارای اتصالات جوشی هستند، بازرسی عملیات جوشکاری اهمیت زیادی دارد.
موارد بازرسی:
-
تطابق فرآیند جوشکاری با WPS (Welding Procedure Specification)
-
کیفیت جوش از نظر ظاهری (پوسیدگی، ترک، پاشش)
-
تست غیرمخرب مانند مایع نافذ (PT) یا ذرات مغناطیسی (MT)
-
بررسی نفوذ کامل و عدم تخلخل
3. بازرسی اجزای خریداریشده (Bought-Out Items)
رلیف ولوها دارای اجزایی مانند فنر، اورینگها، پیچ و مهره، و قطعات حساس هستند که ممکن است به صورت آماده از تأمینکننده خریداری شوند.
موارد بررسی:
-
کنترل گواهی مواد و گواهی کیفی سازنده (MTC, COC)
-
بررسی خواص مکانیکی فنر (سختی، کشش، طول آزاد و فشرده)
-
تست تطابق مواد آببندی با استاندارد مورد نظر (NBR، Viton، PTFE)
-
بررسی ظاهر و دقت ساخت اجزای استاندارد
4. بازرسی مونتاژ اولیه
پس از آمادهسازی قطعات، مرحله مونتاژ آغاز میشود. در این مرحله، تنظیمات اولیه و نصب اجزای داخلی انجام میگیرد.
موارد کنترل:
-
نصب صحیح دیسک و سیت در محل خود
-
اطمینان از روان بودن حرکت دیسک
-
نصب فنر با نیروی مناسب و تنظیم پیشتنیدگی
-
اطمینان از نبود زوایای تماس نامناسب بین اجزا
ملاحظات خاص:
در صورت وجود تنظیمکننده فشار (Adjusting Screw)، باید مقدار اولیه تنظیم طبق نقشه باشد و از پیچاندن بیش از حد آن جلوگیری شود.
5. بازرسی گشتاور بستن پیچها
در فرآیند مونتاژ نهایی، تمام پیچها و مهرهها باید با گشتاور مشخصشده در نقشهها یا دستورالعمل فنی بسته شوند.
ابزار استفادهشده: ترکمتر (Torque Wrench)
مزیت: اطمینان از استحکام و جلوگیری از له شدن اجزا یا نشت در اثر سفتی نامناسب
6. بازرسی نهایی مونتاژ
در این مرحله، شیر مونتاژشده بهصورت کامل بررسی میشود تا آماده ورود به مرحله تست عملکرد گردد.
موارد بررسی:
-
صحت موقعیت اجزای داخلی (با استفاده از ابزار اندازهگیری دقیق یا روشهای دیداری)
-
آببندی کامل بین قسمتهای مونتاژشده
-
بررسی حرکات متحرک (حرکت فنر، باز شدن دیسک)
-
بررسی اتصالات ورودی و خروجی (Thread, Flange)
7. تطابق با استانداردهای طراحی و ساخت
در هر مرحله از بازرسیهای حین تولید، تطابق با استانداردهای بینالمللی مرتبط با طراحی و تولید رلیف ولو مورد توجه قرار میگیرد. این استانداردها معمولاً شامل موارد زیر هستند:
-
ASME Section VIII Div 1 – برای شیرهای ایمنی مخازن تحت فشار
-
API 526 – مشخصات فنی رلیف ولوها
-
API 527 – آزمون نشتی و آببندی
-
ISO 4126 – مجموعه استانداردهای ایمنی برای شیرهای تخلیه فشار
8. مستندسازی بازرسیهای حین تولید
یکی از مهمترین بخشهای کنترل کیفیت، ثبت و مستندسازی تمام نتایج بازرسیها است. این مستندات به عنوان مرجع در زمانهای آینده، بازرسیهای ثالث یا تحلیل خرابیها کاربرد دارند.
مدارک رایج شامل:
-
فرم بازرسی جوش (Welding Log)
-
فرم مونتاژ و گشتاور بستن
-
چکلیست تطابق اجزا
-
فرم تأیید نهایی ورود به تست
مزایای اجرای دقیق بازرسیهای حین تولید
-
افزایش قابلیت اطمینان محصول نهایی
-
کاهش نیاز به دوبارهکاری یا تعمیرات پس از تولید
-
افزایش ایمنی تجهیزات نصبشده
-
کاهش هزینههای گارانتی و خدمات پس از فروش
-
انطباق با الزامات مشتریان و نهادهای بازرسی ثالث
نتیجهگیری
بازرسیهای حین تولید در فرآیند ساخت رلیف ولو، نقش محوری در تضمین کیفیت، ایمنی و قابلیت اعتماد این تجهیز حیاتی دارند. با پیادهسازی دقیق این بازرسیها در هر مرحله از ساخت، میتوان از بروز ایرادات ساختاری، عملکردی یا آببندی جلوگیری کرده و شیرهایی با کیفیت بالا و مطابق با استانداردهای بینالمللی تولید کرد.
در دنیای رقابتی امروز، کارخانههایی که سیستمهای بازرسی درونخطی (In-Process) دقیق و مستند دارند، نهتنها هزینههای تولید را کاهش میدهند بلکه اعتماد و رضایت مشتریان خود را نیز تضمین میکنند.
